Wzmacniacz mocy stereo Teac AP-505

Wzmacniacz mocy stereo

AP-505
Ultrakompaktowy stereofoniczny wzmacniacz mocy, zasilany technologią Hypex Ncore,
zaprojektowany do obsługi bi-ampingu lub używania w trybie BTL (Bridge Tied Load / Bridged)

AP-505 FUNKCJE

Najnowsza technologia wzmacniacza Hypex Ncore, dostrojona przez TEAC AP-505

AP-505 wykorzystuje wysokowydajny, energooszczędny moduł wzmacniacza mocy Hypex Ncore, który wytwarza 130 W + 130 W w trybach stereo / bi-amp lub 250 W w trybie BTL. Moduł, który przeszedł obszerne testy odsłuchowe, zanim został starannie dostrojony i dostrojony przez naszych inżynierów, z łatwością napędza szeroką gamę głośników, dostarczając wszystko, od pianissimo do fortissimo i wszystko pomiędzy. Innymi słowy, poprawnie odtwarza dynamikę prawdziwej muzyki.

Obsługa trybów Stereo, Bi-amp i BTL

Nie tylko dla konwencjonalnego trybu stereo z mocą wyjściową 130 W + 130 W, to kompaktowe urządzenie zapewnia również wszechstronne tryby sterowania głośnikami, tryby Bi-amp i BTL, rozmieszczając kilka jednostek AP-505 obok siebie. Tryb bi-amp napędza niezależnie głośnik niskotonowy i wysokotonowy, podczas gdy tryby BTL wytwarzają 250 W mocy wyjściowej w każdym kanale.

Całkowicie metalowy korpus o niewielkich wymiarach zapewnia sztywność, stabilność i elegancję
Każdy panel zewnętrzny - z przodu, u góry i po bokach - jest wykonany z wysokiej jakości stopu aluminium, solidnie przymocowanego do wytrzymałej stalowej ramy wewnętrznej. Ta metoda konstrukcji pomaga zredukować przenoszenie drgań mechanicznych, zapewniając, że każdy pojedynczy element wewnątrz urządzenia może działać jak najlepiej. Dzięki wygodnemu rozmiarowi A4 AP-505 łatwo mieści się w nowoczesnych wnętrzach, w których ważna jest oszczędność miejsca, na przykład na biurku. Jest to wyraźne przeciwieństwo większości konwencjonalnych wzmacniaczy mocy obsługujących bi-amp / BTL, które są zwykle nieporęcznymi jednostkami o pełnej szerokości.

AP-505
W pełni wyważona konstrukcja
Dzięki zastosowaniu w pełni zbalansowanej konstrukcji obwodu od sekcji wejściowej do stopnia wyjściowego, AP-505 utrzymuje sygnał audio tak niezakłócony, jak to tylko możliwe, gdy przechodzi przez wzmacniacz, w wyniku czego są wyjątkowo niskie poziomy zniekształceń i doskonały sygnał do współczynnik szumów (wspomagany przez skuteczną eliminację szumów w trybie wspólnym).

Starannie dobrane komponenty, przeznaczone wyłącznie do zastosowań hi-fi
Na etapie wejściowym, gdzie jakość dźwięku jest zasadniczo zdefiniowana, zastosowano wysokiej jakości podwójne wzmacniacze operacyjne MUSES8820E zarówno dla wejść XLR, jak i RCA. W sekcji zasilania stopnia wejściowego, oba obwody prostownicze lewego i prawego kanału są całkowicie niezależne od transformatora mocy i wykorzystują cztery kondensatory o dużej pojemności 4700 μF na każdym kanale (w sumie 8), zapewniając wyraźną separację sceny dźwiękowej. między kanałami.
W sekcji wejściowej XLR dobrze zaprojektowany obwód zapewnia doskonałą integralność sygnału, częściowo dzięki wyeliminowaniu kondensatorów sprzęgających, które często mogą tracić informacje audio, gdy przechodzi przez nie sygnał.

AP-505 Przewymiarowany toroidalny transformator moc

W zasilaczu AP-505 wykorzystuje transformator z rdzeniem toroidalnym o dużej pojemności z diodami Schottky'ego w obwodzie prostowniczym. W przeciwieństwie do tradycyjnych diod, diody barierowe Schottky'ego zmniejszają szum prostownika, prowadząc do „czystszego” zasilania i bardziej stabilnego dostarczania prądu.

Stopki „Pin-Point” ułatwiające montaż

AP-505 wykorzystuje opatentowane nóżki TEAC „Pin-Point”. Składają się one z dwóch oddzielnych metalowych sekcji w zintegrowanej obudowie. Jedna ma kolczastą górę i jest przymocowana do spodu obudowy, druga to podstawa w kształcie miski, która zwisa z kolczastej sekcji, z miseczką w kształcie kołnierza, aby uprościć instalację. Dzięki unikalnej konstrukcji nóżki „Pin-Point” znacznie minimalizują wibracje i rezonans dzięki temu, że urządzenie jest podparte tylko w trzech punktach, przy bardzo małej powierzchni styku. Taki układ redukuje zmętnienie średnich i niskich częstotliwości, poprawiając scenę dźwiękową i wzmacniając drobne szczegóły dźwięku.
* Japońskie patenty o numerach 4075477 i 3778108

Konstrukcja z pasywnym chłodzeniem dla cichej pracy
Nie ma sensu projektowanie wzmacniacza, który zapewnia doskonały dźwięk do pary głośników, ale który sam generuje rozpraszający hałas podczas pracy wentylatora chłodzącego. Od samego początku nasi inżynierowie byli zdeterminowani, aby zastosować obwód i układ, który pozwoliłby na wystarczające naturalne chłodzenie, które pozwoliłoby na stworzenie kompaktowego, ale mocnego wzmacniacza, który nie wymagałby pomocy wentylatora chłodzącego.

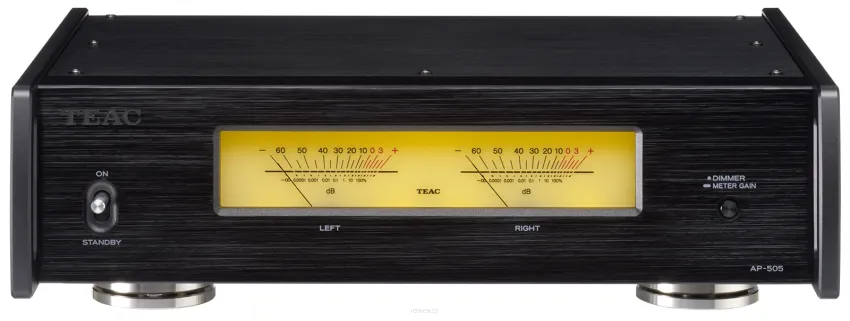

Dwa analogowe mierniki poziomu sygnalizują muzyczny pęd

Analogowe wskaźniki poziomu na przednim panelu poruszają się w odpowiedzi na poziomy sygnału, dając przyjemne wizualnie potwierdzenie, że wzmacniacz wykonuje swoją pracę. Czterostopniowy ściemniacz (jasny, średni, przyciemniony) pozwala użytkownikom dostosować intensywność wyświetlacza do swoich upodobań, a przełączana czułość (± 0dB, + 20dB, ruch wyłączony) pozwala cieszyć się więcej, mniej lub nawet bez ruch miernika, jeśli jest to preferowane.
Oczywiście, nawet jeśli podświetlenie jest wyłączone, a ruch miernika został wyłączony, nadal możesz stwierdzić, że urządzenie jest włączone ... sprawdzając położenie wyłącznika zasilania!

Funkcje w skrócie
Moduł wzmacniacza mocy Hypex Ncore, dostrojony przez TEAC
130W + 130W maksymalnej mocy wyjściowej lub 250W w trybie BTL / zmostkowanym
Może działać w trybach Stereo, Bi-Amp i BTL / bridge
W pełni zbalansowana konstrukcja obwodu
Starannie dobrane komponenty wysokiej jakości, przeznaczone wyłącznie do zastosowań Hi-Fi
Duży toroidalny transformator mocy i diody barierowe Schottky'ego
Kompleksowe obwody zabezpieczające (przepięcia, przepięcia, termiczne)
Oczekujące na opatentowanie nóżki `` Pin-point '' ułatwiające montaż (patent japoński nr 4075477, nr 3778108)
Duże mierniki poziomu
Chłodzenie pasywne zapewniające cichą pracę
Podstawa formatu A4 i całkowicie metalowy korpus zapewniają sztywność, stabilność i elegancję
Symetryczne wejścia audio XLR i niesymetryczne RCA (po jednym zestawie)
Zaciski głośnikowe typu śrubowego o szerokim skoku
Automatyczne oszczędzanie energii
Zgodny z RoHS

Sekcja wzmacniacza
Maksymalna moc wyjściowa
Tryby Stereo, Bi-amp 130 W + 130 W (4
Ω, 1 kHz, JEITA) 90 W + 90 W (8 Ω, 1 kHz, JEITA)
Tryb BTL (Bridge) 250 W (8 Ω, 1 kHz, JEITA)
Oceń wyjście powyżej
Tryby Stereo, Bi-amp 115 W + 115 W (4
Ω, 1 kHz, THD 0,8%) 70 W + 70 W (8 Ω, 1 kHz, THD 0,8%)
Tryb BTL (Bridge) 220 W (8 Ω, 1 kHz, THD 0,8%)
Całkowite zniekształcenia harmoniczne 0,0015% (8 Ω, 1 kHz, 12,5 W, JEITA)
Stosunek sygnału do szumu 113 dB (8 Ω, 1 kHz, IHF-A)
Pasmo przenoszenia 10 Hz do 50 000 Hz (+ 0 dB, –5 dB, 8 Ω, 1 W, JEITA)
Współczynnik dumpingu 370 lub więcej, JEITA (20 Hz do 20 kHz, impedancja wyjściowa: 22 mΩ, obciążenie 8 Ω)
Sekcja wejściowa
LINE IN (zbalansowane)
Złącze XLR (2: GORĄCY) × 1 para
Czułość wejściowa 1,3 V (wyjście 8 Ω, THD 1%)
Impedancja wejściowa 10 kΩ lub więcej
LINE IN (asymetria)
Złącze Pin RCA (pozłacany) × 1 para
Czułość wejściowa 0,66 V (wyjście 8 Ω, THD 1%)
Impedancja wejściowa 10 kΩ lub więcej
Wyjścia głośnikowe
Złącze Zestaw śrubowy × 1 (pozłacany, kompatybilny z AWG8 i wtyczką bananową)
Zgodna impedancja głośników
Tryby Stereo, Bi-amp 4Ω do 16Ω
Tryb BTL (Bridge) 8Ω do 16Ω
Moc AC220 do 240 V, 50 Hz (Wielka Brytania / Europa)
Pobór energii 106W
Moc w trybie czuwania 0,1 W lub mniej (w trybie automatycznego oszczędzania energii)
Całkowite wymiary 290 × 84,5 × 271 mm / 11,4 ”× 3,3” × 10,7 ”(szer. × wys. × głęb.)
Waga 4,4 kg / 9,7 funta
Dołączone akcesoria Kod zasilania, instrukcja obsługi (w tym karta gwarancyjna)
ny
Dostępne kolory: srebrny, czarny
