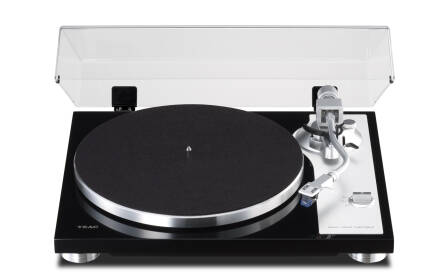

Teac TN-4D

  • szt.
  • 3 099,00 zł
  • Oblicz_raty_duckblue

TN-4D to gramofon analogowy z napędem bezpośrednim o eleganckiej, niskoprofilowej konstrukcji, możliwy dzięki zastosowaniu nowo opracowanego bezszczotkowego serwomotoru prądu stałego.

Nasz nowy bezszczotkowy silnik prądu stałego (z systemem sterowania ze sprzężeniem zwrotnym) osiąga stabilność prędkości z blokadą kryształu i płynniejsze obroty, jednocześnie eliminując zapychanie *. Ten niskoprofilowy silnik pozwolił nam zaprojektować cokół, który jest niezwykle elegancki i stylowy w porównaniu z większością innych gramofonów z napędem bezpośrednim. W nowym ramieniu zastosowano ostrze noża łożyska w punkcie obrotu, opracowane we współpracy z SAEC Corporation, znanym na całym świecie producentem wysokiej klasy ramion. Rezultatem jest wnikliwa jakość dźwięku o wysokiej rozdzielczości, której nie mogą dorównać ramiona z konwencjonalnymi łożyskami. Partnerstwo to starannie zaprojektowany wzmacniacz PHONO EQ, który umożliwia bezpośrednie podłączenie gramofonu do wejść liniowych istniejącego systemu hi-fi. Wysokiej jakości wzmacniacz operacyjny NJM8080, specjalnie zaprojektowany do zastosowań hi-fi przez New Japan Radio Corporation, służy do przekazywania najdrobniejszych muzycznych szczegółów. Dodatkowo port USB na tylnym panelu umożliwia cyfrowe archiwizowanie kolekcji winyli za pośrednictwem komputera PC / Mac.

Aby wydobyć muzykę z winylu, TN-4D jest wyposażony w cenioną wkładkę Oyster MM firmy SUMIKO - legendarnego amerykańskiego producenta wkładek. Znana ze swojej wrodzonej muzykalności, wkładka jest fabrycznie zainstalowana na główce, umożliwiając działanie niemal typu „plug and play”. W międzyczasie ramię w kształcie litery S pozwala na szybką wymianę wkładki / główki, dzięki czemu użytkownicy mogą zmieniać jakość dźwięku, eksperymentując z różnymi wkładkami, jeśli zajdzie taka potrzeba.

TN-4D to gramofon analogowy, który osiąga bardzo dokładne prędkości obrotowe i jest bardzo charakterystyczny dla konstrukcji z napędem bezpośrednim, dzięki eleganckiej i stylowej estetyce.

Co to jest Cogging?
Ząbkowanie to zjawisko, w którym okresowe przyciąganie twornika i wirnika wewnątrz silnika zależy od kąta obrotu, powodując delikatne pulsowanie. Na przykład, jeśli obrócisz oś silnika palcami, poczujesz rotację następującą stopniowo. Zjawisko to nazywane jest zębami.
Aby wyeliminować ząbkowanie na gramofonie z napędem bezpośrednim, silnik musi mieć dużą liczbę biegunów, a także złożone obwody i mechanizm zapewniający płynne obracanie. W rezultacie większość jednostek z bezpośrednim napędem gramofonu jest stosunkowo dużych, dlatego powstałe gramofony są tak nieporęczne.

Nowy silnik, opracowany wyłącznie dla gramofonów z napędem bezpośrednim
TN-4D wykorzystuje elegancki, bezszczotkowy silnik prądu stałego, oferujący precyzję prędkości z blokadą kryształu, regulowaną przez obwód sprzężenia zwrotnego sterowany komputerowo i osiągający niskie poziomy wow and flutter dla gramofonu z napędem bezpośrednim, szczególnie takiego o tak stylowym, niskim -profilowa konstrukcja.

Łożyska ramienia z ostrzami nożowymi i obrotowymi
TN-4D
We współpracy z SAEC Corporation, znanym na całym świecie producentem wysokiej klasy ramienia, ramię TN-4D wykorzystuje łożysko z punktem obrotu o ostrzu nożowym. W przeciwieństwie do ramienia z konwencjonalnymi łożyskami, wszelkie drobne pionowe ruchy napotykane przez to ramię w rzeczywistości pomagają w dostarczeniu bardziej dynamicznego dźwięku o doskonałej rozdzielczości. Ramię w kształcie litery S wykorzystuje również uniwersalne mocowanie główki, co umożliwia użytkownikom szybką i łatwą wymianę wkładów / główek oraz obsługuje szeroką gamę gramatur wkładek (od 14 do 23 g / 0,5 - 0,8 oz.)

Precyzyjna regulacja antypoślizgowości i nacisku igły
TN-4D
Jak można się było spodziewać, ramię wyposażone jest w przeciwwagę do precyzyjnej regulacji nacisku igły oraz mechanizm antypoślizgowy.

Zainstalowany fabrycznie wkład Oyster firmy SUMIKO
TN-4D
TN-4D jest dostarczany z cenioną wkładką Oyster MM od SUMIKO - legendarnego amerykańskiego producenta wkładek. Niezależnie od rodzaju muzyki, wkładka Oyster zapewnia potężną, ale wnikliwą wydajność.

Wbudowany wzmacniacz PHONO EQ obsługujący wkładki MM
TN-4D jest wyposażony we wbudowany wzmacniacz PHONO EQ, który umożliwia bezpośrednie podłączenie gramofonu do wejść liniowych istniejącego systemu hi-fi. Układ scalony NJM8080 firmy New Japan Radio Corporation jest wykorzystywany do zadań wzmacniacza operacyjnego, podnosząc poziom niewielkich sygnałów odbieranych przez wkładkę do poziomu LINE bez utraty jakości.

Talerz z odlewanego ciśnieniowo aluminium
TN-4D
W połączeniu z nowo opracowanym silnikiem, talerz z odlewanego ciśnieniowo aluminium o dużej bezwładności pomaga osiągnąć lepszą stabilność prędkości.

Wyjście cyfrowe USB
Port USB na panelu tylnym zapewnia cyfrowy dźwięk o jakości CD na komputer PC / Mac, umożliwiając nagrywanie / archiwizowanie płyt winylowych w wysokiej jakości, cyfrowym formacie audio. Po zarchiwizowaniu winyli do formatu cyfrowego łatwo jest słuchać ich poza domem, za pośrednictwem smartfona / przenośnego odtwarzacza audio lub w samochodzie (nagrywając je na płytę CD-R lub przenosząc na kartę pamięci /kij).
Aby zapewnić nieskazitelny transfer sygnału, zastosowano pozłacane terminale wyjściowe PHONO / LINE, aby zapobiec utracie jakości analogowych sygnałów audio w wyniku utleniania.

Izolujące nóżki o doskonałej amortyzacji
Izolujące nóżki składają się z obrobionej maszynowo aluminiowej obudowy zwieńczonej gumową poduszką, która jest przymocowana do cokołu z MDF o dużej gęstości. Dzięki doskonałej charakterystyce pochłaniania wstrząsów TN-4D jest bardzo odporny na sprzężenie akustyczne.

Gramofon z 2 prędkościami 33-⅓ i 45 obr./min
TN-4D obsługuje 33-⅓ i 45 obr./min dla płyt LP i EP. Nasz nacisk na inżynierię jakości widać nawet w konstrukcji pokrętła do wyboru rozruchu / prędkości, wykonanego z obrabianego maszynowo aluminium.

Funkcje w skrócie
Gramofon analogowy z napędem bezpośrednim
Stabilność prędkości z blokadą kryształu dzięki nowemu bezszczotkowemu silnikowi prądu stałego z kontrolą sprzężenia zwrotnego
Talerz z odlewanego ciśnieniowo aluminium
Obrotowa podstawa ramienia o ostrzu noża, zaprojektowana przez producenta wysokiej klasy ramienia SAEC
Wielowarstwowe wykończenie w kolorze czarnym fortepianowym lub naturalnym fornirem orzechowym
Wbudowany wzmacniacz PHONO EQ zapewniający wysokiej jakości dźwięk (przełączany PHONO / LINE)
Wzmacniacz operacyjny NJM8080 klasy audiofilskiej używany w etapie PHONO EQ
Cyfrowe nagrywanie na PC / Mac przez cyfrowe wyjście audio USB
2-biegowy napęd oferujący 33-⅓ i 45 obr./min
Pozłacane, odporne na utlenianie złącza wyjściowe
Nabój Oyster MM firmy SUMIKO
Amortyzujące, izolujące stopy
Terminal GND
Zgodny z RoHS

Opis specyfikacji
Sekcja gramofonu
Rodzaj Napęd bezpośredni
Silnik Bezszczotkowy silnik prądu stałego
Prędkości obrotowe 33-⅓ obr / min, 45 obr / min
Wow-and-Flutters 0,1%
Stosunek S / N 67 dB lub więcej (ważony A, 20 kHz LPF)
Gramofon (talerz)
Materiał Odlew aluminiowy
Średnica 30cm
Sekcja ramienia
Rodzaj W kształcie litery S, wyważone statycznie
Efektywna długość 223mm
Zakres ciśnienia igły 0g do 5,0g
Zgodna waga wkładu 4,0 g do 13,0
g 14 g do 23 g (w tym główka)
Sekcje osłony głowy i kasety
Rodzaj Typ MM (SUMIKO Oyster montowane fabrycznie)
Napięcie wyjściowe 4,0 mV (1 kHz)
Ciśnienie igły 1,5 do 2,5 g (odpowiednia wartość: 2,3 g)
Waga 5,3g
Waga muszli głowy 10g (w tym nakrętki, śruby i przewody)
Kompatybilny rysik Rysiki do SUMIKO Oyster
Wyjścia analogowe
Złącze RCA Pin jack × 1 para (przełączane PHONO / LINE)
Napięcie wyjściowe
PHONO 4,0 mV (1 kHz)
LINIA 224 mV (–13 dBV)
Wyjście USB
Złącze USB typu B (wymagane zasilanie magistrali USB DC 5 V 100 mA)
Format audio PCM, 8k / 11,025k / 16k / 22,5k / 32k / 44,1k / 48kHz, 16 bitów
Moc operacyjna AC 100 do 240 V, 50/60 Hz
Pobór energii 2W
Moc w trybie czuwania 0,5 W lub mniej
Ogólne wymiary (szer. × wys. × głęb.) 420 × 117 × 356 mm /
16,5 cala × 4,6 cala × 14,0 cala
Waga Około. 6,1 kg / 13,5 funta
Dołączone akcesoria Mata filcowa, adapter EP, przeciwwaga, główka (zainstalowana SUMIKO Oyster), talerz, osłona przeciwpyłowa, zawiasy × 2, kabel audio RCA z terminalem GND, zasilacz sieciowy (GPE036W-24015), instrukcja obsługi (w tym karta gwarancyjna)

Dostępne kolory: High Gloss Black, Walnut
